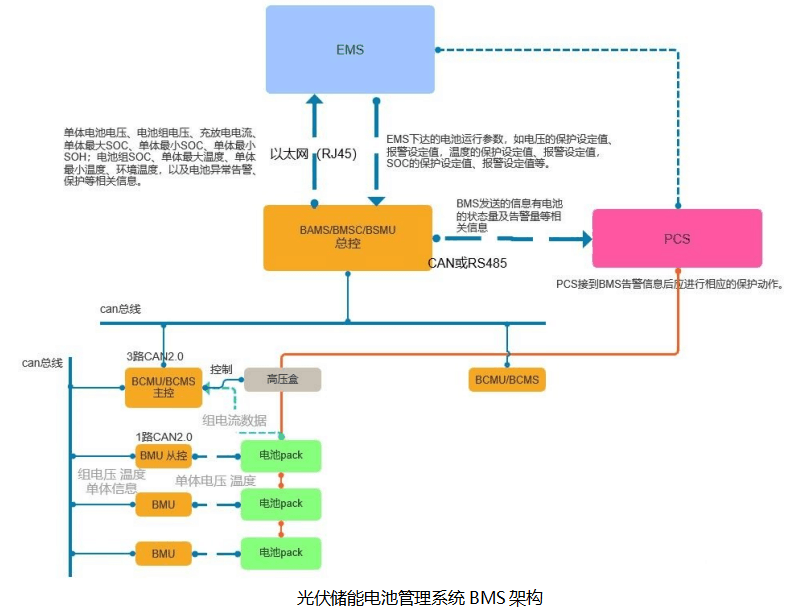

完整的電化學儲能系統主要由電池組、電池管理系統（BMS）、能量管理系統（EMS）、儲能變流器（PCS）以及其他電氣設備構成。BMS（Battery Management System，電池管理系統），俗稱電池保姆或電池管家，是配合監控儲能電池狀態的設備，和電芯一起組成電池系統。

電池管理系統BMS能夠?qū)崟r(shí)監控、采集儲能電池的狀態參數（包括但不限于單體電池電壓、電池極柱溫度、電池回路電流、電池組端電壓、電池系統絕緣電阻等），并對相關狀態參數進行必要的分析計算，得到更多的系統狀態評估參數，并根據特定保護控制策略實現對儲能電池本體的有效管控，保證整個電池儲能單元的安全可靠運行。同時電池管理系統BMS可以通過自身的通信接口、模擬/數字輸入接口與外部其他設備（PCS、EMS、消防系統等）進行信息交互，形成整個儲能電站內各子系統的聯動控制，確保電站安全、可靠、高效并網運行。

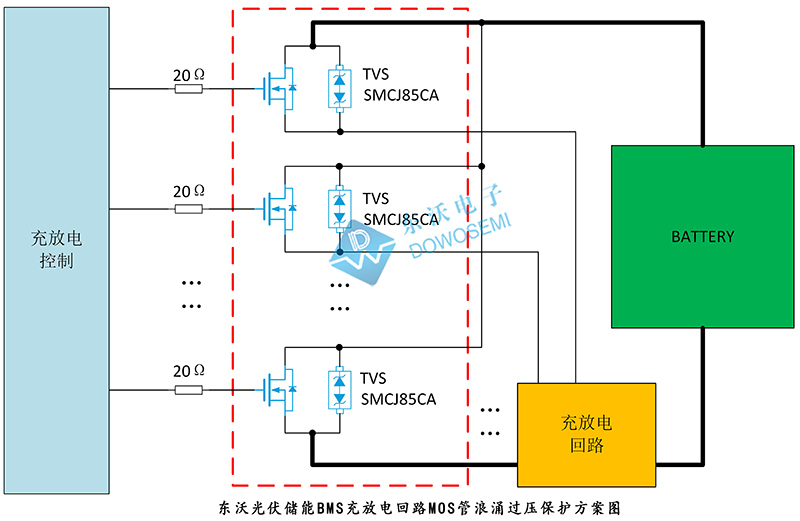

眾所周知，光伏儲能電池管理系統BMS充放電回路中的MOS管，會在開關瞬間電流的突變而產生漏極尖峰電壓，給MOS管帶來威脅甚至損壞。功率管開關速度越快，產生的過電壓也就越高。為了保護MOS管免受其威脅和損壞，電路保護器件廠家東沃電子技術推薦在DS間選用TVS二極管進行浪涌過壓保護。東沃光伏儲能電池管理系統BMS充放電回路MOS管浪涌過壓保護方案圖如下所示：

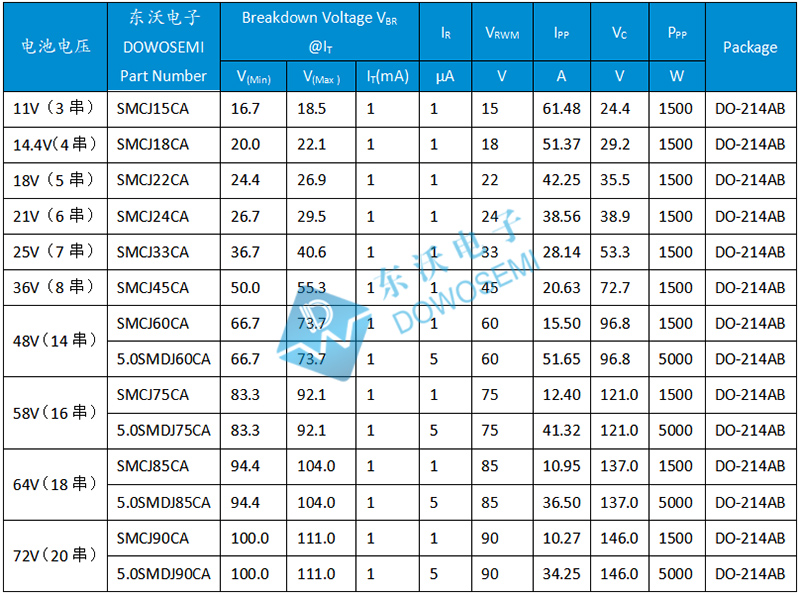

從方案圖中可知，東沃電子技術在MOS管DS之間增加TVS瞬態抑制二極管，TVS二極管具體選型要根據電池的最高電壓和MOS管的耐壓來選擇。根據PACK電池包電壓，東沃電子技術推薦選用SMCJ系列和5.0SMDJ系列TVS二極管，具體型號如下所示：

以上是東沃光伏儲能電池管理系統BMS充放電回路MOS管浪涌過壓保護方案及TVS二極管選型推薦，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！東沃電子有專業工程師設計方案并協助選型，有免費的EMC實驗室供您測試。方案中選用到的TVS二極管SMCJ15CA、SMCJ18CA、SMCJ22CA、SMCJ24CA、SMCJ33CA、SMCJ45CA、SMCJ60CA、5.0SMDJ60CA、SMCJ75CA、5.0SMDJ75CA、SMCJ85CA、5.0SMDJ85CA、SMCJ90CA、5.0SMDJ90CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
